1. Basis / Basiszusatz

- Für jede Düse ein Nadelventil für die Mengeneinstellung der Sprühluft.

- Für jede Düse ein Nadelventil für die Mengeneinstellung der Flüssigkeit.

- Druckminderventil für die Blasluft zur Beeinflussung des Sprühstrahls (geringer Druck = grobe Sprühtropfen; hoher Druck = feine Sprühtropfen).

- Manometer (0 – 10 bar) am Druckminderventil zur Druckanzeige der Blasluft.

- Steigleitung für die Flüssigkeit mit Rückschlagventil und Flüssigkeitsfilter.

- Steckanschluss für Druckluftanschluss Ø6.

- Hochwertige Steckverschraubungen / Pneumatikelemente.

- Anschlüsse für die Zuführschläuche.

2. Behälter (von 1,0 bis 40 Liter wählbar):

- Behälter 1,0-Liter PE (nur S700/1), mit Aluminium-Schraubdeckel, Entlüftungsstopfen und Wandhalter (auf Wunsch mit 2 x Rundmagnet Ø57).

- Behälter 6,0 / 20 / 40-Liter PP, mit Einfüllstutzen, Schraubverschluss, heraus­nehmbarem Sieb, automatischer Entlüftung, aufklappbarer Abdeckung, optische Füllstandsanzeige außen. Auf Wunsch mit Schwimmerschalter min oder min+max (potentialfrei, jeweils als NC oder NO). Wandhalter auf Wunsch für 6,0-Liter Behälter (auch mit 4 x Rundmagnet Ø57 wählbar).

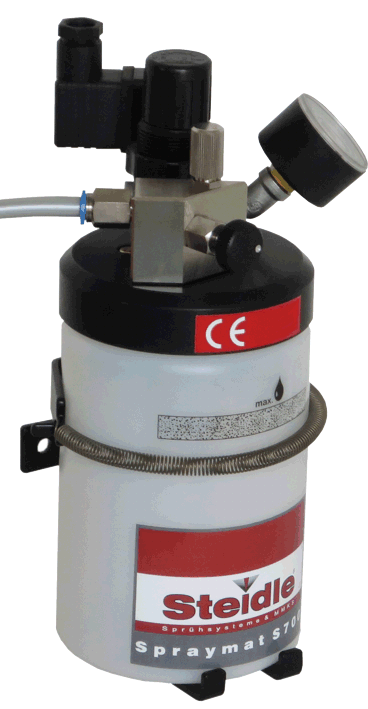

Behälter 1,0

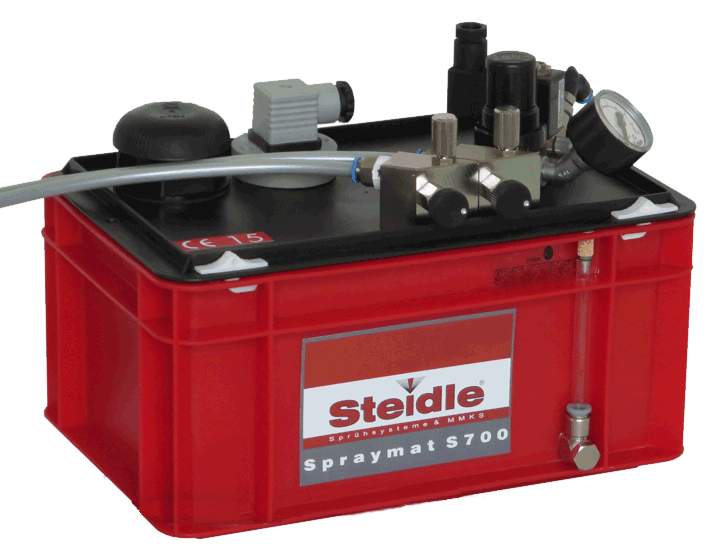

Behälter 6,0 / 20 / 40

3. Ansteuerung (3 Arten wählbar):

- Elektromagnetventil 3/2-Wege (bis 4-düsig 120 Nl/min, sonst 1300 NL/min mit Hilfsbetätigung (für gelegentliches manuelles Schalten). Spule mit Stecker in 24VDC, 24VAC, 110VAC oder 230VAC. Bei separater Ansteuerung wird jede Düse(-ngruppe) von einem eigenen Elektromagnetventil angesteuert.

- Pneumatikventil 3/2-Wege (bis 4-düsig 550 Nl/min, sonst 1300 NL/min)

- Handbetätigter Kugelhahn (2/2-Wege)

4. Zuführschlauch

- Koaxiales Schlauchpaket aus PUN Ø3 innen und PUN Ø8 außen. Standardlänge 1000, Sonderlängen siehe Technische Daten. Optional mit Metallummantelung.

5. Düse wählbar:

- Venturi-Düse VD07 für geringen Mengendurchsatz mit Anschlussblock. Düsentyp als Kupferrohrdüse oder Gliederschlauchdüse, Länge jeweils 300. Sprühstrahl wählbar als Vollstrahl (Standard) oder Flachstrahl F. Anschlussblock optional mit Rundmagnet Ø80.

- Venturi-Düse VD15 für größeren Mengendurchsatz mit Anschlussblock. Düsentyp als Kupferrohrdüse oder Gliederschlauchdüse, Länge jeweils 300. Sprühstrahl nur als Vollstrahl möglich. Anschlussblock optional mit Rundmagnet Ø80.

6. Option

-  Pneumatische Nachlaufsperre (pro Düse) in FPM. Wenn die Düse unterhalb (sonst Nachtropfgefahr) oder weit oberhalb (sonst längere Reaktionszeit) des Behälterniveaus eingesetzt wird.
