Kurzbeschreibung:

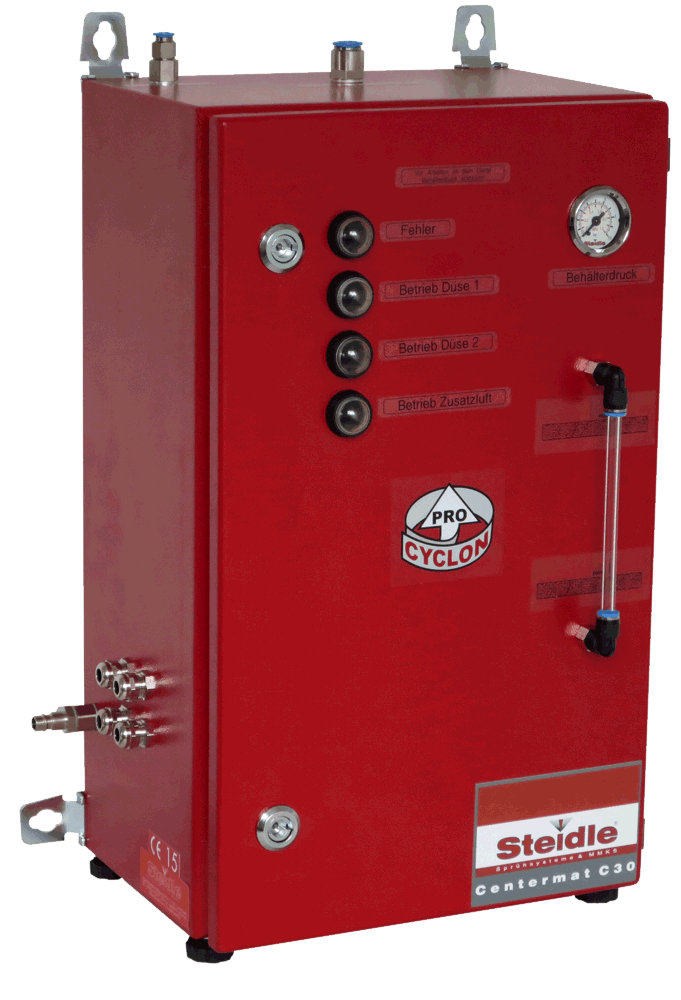

Aerosol-Booster mit Kolbenpumpen und PRO-CYCLON®-Technik
zum Erzeugen feinster Öl-Luft-Gemische.
Haupteinsatzgebiet:
Innere MMKS bei einkanaliger Drehdurchführung, mittlere und obere
Drehzahlen MMKS bei allen spanabhebenden Metallbearbeitungen.
Funktionsprinzip:
Bei
der inneren Zuführung halten nur die feinsten Tröpfchen des
Öl-Luft-Gemisches den Zentrifugalkräften im Innern der Spindel
stand. Daher wurde die PRO-CYCLON-Technik entwickelt.
Grobe Tröpfchen werden schon vorab im Centermat‚ C30 separiert und
in den Vorratsbehälter zurückgeführt, was den Verbrauch senkt. Die
verbleibenden Kleinsttröpfchen im μ-Bereich bilden ein feines,
stabiles Aerosolgemisch, welches durch Zuführschlauch,
Drehdurchführung und Spindel zu den Austrittsbohrungen der
innengekühlten Werkzeuge geführt wird.
Produktvarianten:
Die
Grundversion C30/1 verfügt über
eine Zerstäuberdüse und ist geeignet
für
Kühlkanal-Gesamtquerschnitte von 1,0 bis 10 mm2.
Gut für Anwendungen, bei denen nur ein einzelnes oder eine geringe
Anzahl von Werkzeugen mit ähnlichen Kühlkanal-Gesamtquerschnitten
automatisch über die Maschinensteuerung geschmiert werden soll.
Die
Vollversion C30/1 V7 verfügt über
zwei separat ansteuerbare Zerstäuberdüsen und ist geeignet
für
Kühlkanal-Gesamtquerschnitte von 1,0 bis 120 mm2.
Damit kann man eine große Bandbreite von Werkzeugen mit
unterschiedlichen Kühlkanal-Gesamtquerschnitten automatisch über
die Maschinensteuerung schmieren. Die zusätzlich separat
ansteuerbare Zusatzluft kann für besonders große Werkzeuge oder
zum Ausblasen verwendet werden.
Für
Anwendungen mit besonders kleinen
Kühlkanal-Gesamtquerschnitten von 0,2 bis 3,0 mm2
steht Ihnen
eine optionale Minidüse auf Anfrage zur Verfügung
Einstellmöglichkeiten:
-
Hubvolumen und Taktfrequenz der Pumpe (manuell)
-
Menge
der Zerstäuberluft (manuell)
-
Menge
der Zusatzluft (manuell)
Zusätzlich bei Grundversion C30/1:
Simultanes
Ein-/Ausschalten der Zerstäuberdüse und der Zusatzluft über
Maschinensteuerung.
Zusätzlich bei Vollversion C30/1 V7:
Separates
Ein-/Ausschalten der Zerstäuberdüse1, der Zerstäuberdüse2 und der
Zusatzluft über Maschinensteuerung
|
