1. Basis / Basiszusatz

- Druckluftbetriebener Kolben im Aluminiumgehäuse Ø31, Flüssigkeitsdichtungen aus FPM.

- Stufenlose Verstellmöglichkeit der Flüssigkeitsmenge (bis max. ca. 0,06 ml/Hub) inklusive ablesbarer Skaleneinteilung von 0,00 bis 7,00 am Dosier-Fix.

- Anschluss ¼“ für Behälter 0,33-Liter PA oder Steckanschluss Ø6 für Mediumeingang.

- Steckanschluss Ø4 für Drucklufteingang.

- Befestigungsstange Ø10 / 8.

Dosier-Fix Einstellung

2. Behälter (von 0,33 bis 27 Liter wählbar):

Gerätemontage

- Gerätemontage: Behälter 0,33-Liter PA mit Schraubdeckel, Entlüftungsstopfen, Ausflusssieb.



Wandmontage

- Wandmontage: Behälter 1,0-Liter PE, mit Schraubdeckel, Ent­lüftungsbohrung, Absperr­hahn, Zuleitung L=1.500 und Wandhalter (auf Wunsch mit 2 x Rund­magnet Ø57).

- Behälter 6,0-/10-/17-/27-Liter aus Aluminium mit Schraubverschluss, herausnehmbarem Sieb, automatischer Entlüftung, Ausflusssieb und Füllstandsanzeige. Mit Wandhalter aus stabilem Aluminiumprofil 40x40 mit 4 Stahllaschen für die Wandmontage. Auf Wunsch mit Schwimmerschalter min oder min+max (in Metallausführung, potentialfrei, jeweils als NC oder NO).



Behälter 0,33

Behälter 6,0/10/17/27

3. Ansteuerung (elektrisch, pneumatisch oder per Pedal wählbar):

- Elektromagnetventil 3/2-Wege (120 Nl/min) mit Hilfsbetätigung (für gelegentliches manuelles Schalten). Spule mit Stecker in 24VDC, 24VAC, 110VAC oder 230VAC.

- Pneumatikventil 3/2-Wege (550 Nl/min).

- Fußschalter pneumatisch 3/2-Wege (800 Nl/min). Auf Wunsch mit Schutzabdeckung.

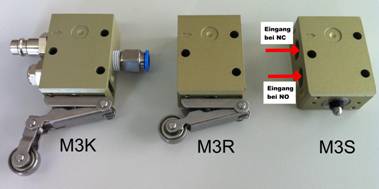

- Mechanische 3/2-Wege-Ventile (700 Nl/min) mit Stößel, Hebel oder Rollhebelauslöser (siehe Foto rechts) und 2m Schlauchleitung zum Gerät


Fußschalter

Mechanische Ansteuerung

5. Düse wählbar:

- Standard Gliederschlauchdüse (Ø13, L=170) Vollstrahl, bestens geeignet um die Düse einfach und flexibel ausrichten zu können. Diese Version kann bei Bedarf auf die Kurzversion umgebaut werden.

- Auf Wunsch als Kurzversion mit der Düse Vollstrahl (Ø13, L=32) direkt am Grundgerät montiert. Wenn kein Platz für die Gliederschlauchdüse gegeben sein sollte.







6. Option

- Stative mit schaltbarem Blockmagnet (55x50x80) oder Rundmagnet Ø80 und mit Gelenkstange (L_max=250).

- Druckminderventil inkl. Manometer zur besseren Regelung von Sprühentfernung und -bild.
